项目实战:景区综合安防管理系统如何守护羊台山森林公园绿道安全?

 2019-12-04 16:00:29
 品牌资讯
来源:永泰传媒

摘要: 随着社会的发展和人民物质生活水平的不断提高,外出旅游成为人们休闲娱乐的首选方式。但是旅游业的快速发展也带来了景区人员拥挤、车辆众多、安全管理难度大等方面的问题。

 随着社会的发展和人民物质生活水平的不断提高,外出旅游成为人们休闲娱乐的首选方式但是旅游业的快速发展也带来了景区人员拥挤、车辆众多、安全管理难度大等方面的问题。通过使用景区综合安防管理系统有助于景区管理者掌握各景点的人流情况,预防突发事件,减少安全隐患,规范景区秩序,保证游客安全。



深圳西部第一峰——羊台山


羊台山森林公园海拔588米,“深圳西部第一峰”之称被评为深圳八景之一。羊台山绿道龙华区环城绿道重要一环,全长27.9公里,充分展现了羊台山秀美的自然风景以及沿线山、水、城、高铁的优美景观,为广大市民提供了一个休闲健身游玩的好去处。

一、项目需求

羊台山作为龙华区一张新的亮丽名片加强景区建设及管理的重要性日益凸显尤其是在节假日黄金周期间,游客大量聚集存在严重的安全隐患。国家及地方政府一再发文强调进一步加强节日期间的旅游安全工作,严防各类安全事故发生因此,在羊台山建设旅游景区综合安防管理系统势在必行。


根据项目的特性和设计原则的要求,以物联网技术、网络通信技术、智能分析技术、大数据等为基础,建设旅游景区综合安防管理系统,对于景区的需求如下:

1) 建设全方位、全天候、高清化、智能化的视频监控系统,以满足现代旅游景区安全管理的需求,实现大场景全景监控,并具有较好的夜晚、环境下的监控效果和危险部位的智能分析报警应用

2) 建立景区广播系统,实现景区宣传、广告及常规性信息发布,在紧急情况时,可联动发布紧急性通告通知类信息。

3) 建立紧急报警系统,实现对绿道休闲人员紧急情况报警和公安消防等部门联动。

4) 建立完整的网络传输系统,连接安防及各管理系统的数据,使相关内部信息能够正常、安全、流畅地交互

5) 建设多级架构的整体系统,从街道总控中心到景区分控中心,其中街道总控中心作为监督角色,可以抽查下面景区的实时视频。



现场设备实拍:摄像机、交换机、防雷器等。

二、解决方案

1系统组网环形组网+多级级联

本项目的关键需求,主要是实现视频监控组网和音频广播组网,视频监控选择网络视频监控,广播系统也选用IP音频广播,并且视频点位与广播点位分布基本在同一立杆上,所以在组网上选择在同一局域网内,前端设备也可放在同一交换机上

绿道北段15.1公里,南段12.8公里。区域长度30公里不适合用星型组网,考虑环形组网和多级级联,用一条主光纤分区域进行组网,大大节省光纤和施工,也增加系统稳定性组网拓扑图如下:

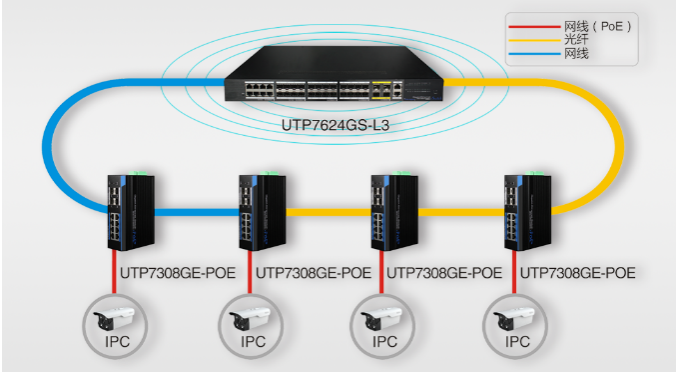

综合安防系统拓扑图



采用这样的系统架构具有可扩展和开放性特点,以方便未来的扩展和与其他系统的集成。视频监控子系统最直接、最主要的作用就是使管理人员能远程实时掌握景区内各重要区域发生的情况,保障监管区域内部人员及财产的安全。

2项目关键点做好防雷

旅游景区大多数处于郊区空旷地带,不同于城市环境,容易遭受雷击,特别是深圳处于亚热带地区,雷电发生概率大,全年持续时间长,据调研显示,旅游景区容易遭受雷击的部位主要有:

1景区内高大的建筑物,包括高大树木、珍贵古树、大型景观建(构)筑物;

2处于暴露空旷地带的建筑设施,包括凉亭、索道、缆车、金属结构的游乐设施等;

3)弱电系统,包括监控设备、机房、网络设备、消防系统及控制系统等。

3专家建议多级防雷设计

绿道处于雷电高发地区,而且地域又有高压输电线路,方圆近20平方公里,整个系统供电线路处于室外环境,而且伴有强电、前程环境,需全面考虑整个安防网络的防雷问题,特别是前端低压配电线路防雷、室外弱电箱设备防雷和室外监控点防雷。

低压配电线路,在总配电柜处安装电涌保护器作为第一级防护,在分配电箱处安装电涌保护器作为第二级防护,在设备配电箱前端或设施前的15m处将架空线改为埋地电缆引入,若条件许可,所有的低压配电线路应穿钢管埋地敷设或采用铠装电缆敷设,钢管或铠装电缆金属外皮两端接地。

同时选择防护等级比较高的防雷箱体,同时在里面配置交流电源浪涌保护器、直流电源浪涌保护器和网络信号浪涌保护。

考虑到摄像头大部分是室外裸露安装,容易受到直击雷的影响。本系统选用C级电源浪涌保护器,除了能够防止间接雷8/20μs的能力,还具备防止直击雷10/350μs的能力。

交流电源经配置的自动重合闸开关(含防雷浪涌保护器)引接入设备箱使用,如果环境恶劣应增加应增加直流电源浪涌保护器。


三、关键技术

为了实现系统的稳定可靠运行和数据的流畅传输,本项目主要采用了以下特色技术。

1PoE供电技术

不仅能够满足目前AF/AT标准的设备供电需求,而且着眼于更大功率需求设备的应用。


2工业复杂环境传输技术

高温+75℃,低温-40℃

6KV防雷,8KV静电防护

防雷 4级 执行标准IEC6100-4-5

ESD(静电) 4级 执行标准:IEC61000-4-2

RS(辐射抗干扰)3级,执行标准:IEC61000-4-3

EFT(快速脉冲群)4级 执行标准: IEC61000-4-4


3工业环网自愈技术

快速环网自愈时间< 20ms

多级串联,支持多达30台交换机串联组成环网

支持双链路,支持多组环网


4自愈PoE技术

PoE Watchdog(看门狗)技术,如果检测到PoE设备死机,将自动重启


5一键智能技术


一键CCTV :1-24端口通讯相互隔离;优化流控,视频更流畅

一键LOCK :锁定认证的端口设备,杜绝非法设备接入,系统更安全

一键RING :启动快速环网组1(25、26端口环网组)

一键ONLINE :24小时在线监护设备(POE看门狗)



四、方案价值

采用稳定可靠的传输系统与自愈物联网平台可以实现对各景区安全科学、有效的布设与管理优特普系列产品让安防网络传输更简单,其核心的网络传输技术、PoE供电技术、自愈型环网技术自愈型管理技术,解决了网络部署与管理问题。同时优特普产品具有6KV防雷8KV静电防护,丰富的二层与三层管理,可以广泛的应用旅游景区安防大型组网

方案一体化

超大规模的网络部署,能满足景区多级综合监控的应用需求。

方案智能化

科学组网智能自愈依托大数据、云计算、云存储等前沿技术和核心实力,以深度学习和物联技术建设智慧景区。

操作简单

采用PoE供电、一键智能技术自愈环网自愈PoE、自愈平台多项特色技术,结合实际应用,实现系统设计、调试、运维全程简单化操作

功能特色

优特普产品采用特色化设计,不管产品RJ45口还是外观设计产品元器件芯片方案以及一整套一键智能技术的应用,使得系统满足各种不同环境不同组网的应用需求

组网方便环形组网或者多级级联节约光纤成本,节省人工成本

调试简单无需调试,即插即用;

稳定可靠:6KV防雷、8KV静电防护高温+75℃、低温-40℃宽温应用。



五、用户观点:为何选择优特普

1组网简单

结合现场绿道特点,选择环网组网方案稳定可靠、布局简单、施工方便节约施工周期,节省施工成本

2PoE供电

设备提供802.3af标准PoE供电不仅满足网络组网需求,同时提供前端设备供电组网简单



3、稳定可靠

产品能在工业宽温-40~+75环境使用具有6KV防雷、8KV静电防护特点

4安装调试简单

设备支持导轨安装输入,满足现场供电系统输电线路,不同压差的使用。同时设备即插即用无需调试,或者通过WEB一键调试同时支持一键环网拨码的应用,大大节约调试成本

5精细服务

在前期方案设计和组网规划时,优特普公司技术人员与客户一起进行周密的现场勘查最终选择选择稳定可靠低成本的环形级联组网方式帮助用户节省线材和人工成本

安装调试过程中进行现场支持简易调试同时,组织专家组现场排查防雷接地问题,并及时提供解决方案。

项目后期不定期回访查看,保障系统稳定性。



推荐产品

4口工业PoE环网交换机(上联二光)


UTP7304GE-POE

4*10/100/1000BASE-T (PoE口),2*1000BASE-X SFP光口;

冗余电源设计,外置电源适配器供电;

IEEE802.3af/at标准,单口最大60W,PoE整机功率150W;

支持一键快速环网二层管理、电源、端口、PoE告警;

6KV防雷、8KV静电防护,-40℃~75℃工作环境;

支持导轨、壁挂、桌面安装。



8PoE全千兆工业环网交换机(上联四光)


UTP7308GE-POE

8*10/100/1000BASE-T PoE口,4*1000BASE-X SFP 光口;

冗余电源设计,外置电源适配器供电

IEEE802.3af/at标准,单口最大60W,PoE整机功率150W,最大270W;

支持一键快速环网二层WEB管理电源、端口、PoE告警;

6KV防雷、8KV静电防护,-40℃~75℃工作环境;

支持导轨、壁挂、桌面安装
