1．概述
近年来，由于社会经济和信息化技术的飞速发展，国家各行业对视频监控产生了前所未有的需求。应用领域越来越广，除了金融、政府、交通等特殊行业外，社区、酒店公共场所、工厂、商店等都已经应用或者正在实施数字监控。规模和辐射区域越来越大。但是，网络视频监控设备的安装却受到环境的制约，严重影响了网络视频监控的发展。网络视频监控传输对视频传输的流畅性、稳定性同样也提出了极高的要求，在项目实施中网络监控点布局的灵活性、组网的安全性以及节约项目物力成本和人力成本等等方面都有更高的要求。为了更好的切合视频监控领域对网络视频传输的要求，光网视科技在国内首家推出了百万高清专用的智能型PoE交换机。
光网视POE31004P经济的价格提供了一些需要简化无线访问点(AP）和基于IP的网络摄像头的安装的商业网络及家居网络。
光网视POE31004P交换机提供了从一个网络节点利用5类以太网线的电源和数据的传输。5端口快速以太网端口能用于10/100Mps的连接，其中4个端口可以提供工业标准的802.3af电源。先进的自感知算法只为802.3ad终端设备供电，因而不需要去担心会损坏私有标准的PoE或非PoE设备。另外，当PoE设备不连接时它会停止供电。简单，可靠的设计，这POE31004P自动识别PoE的需求，速度，双工和使用AutoUplink™ 的网线类型。
3．优异性能的接入层全PoE供电设计
光网视POE31004P交换机提供了从一个网络节点利用5类以太网线的电源和数据的传输。4+1端口快速以太网端口能用于10/100Mps的连接，其中4个端口可以提供工业标准的IEEE802.3af电源。超五类非屏蔽网线传输百兆突破100米，长达150米，增强用户灵活性。
其核心芯片采用美国最顶级POE供电芯片，稳定可靠；绿色环保，即端口未连接时，自动进入待机模式节省能源；端口二级防雷设计，增加了产品的抗浪涌性能。适合应用到百万高清监控系统，不仅能提高工程形象，而且节约了安装成本。
4．安防监控领域兼容各类网络摄像机
安防百万高清安防专用PoE交换机主要应用于监控领域，因此在网络摄像机项目中的兼容性成为该PoE交换机重要特点之一。PoE交换机兼容网络摄像机，主要分为两个方面，首先是PoE供电功能，光网视POE31004P交换机采用的是国际标准IEEE802.3af设计，默认供电方式采用末跨法（1236供电方式），符合目前海康、大华、安讯士、博世、三星、波粒、景阳等常用摄像机的PoE功能设置，具有完美切合；另外是数据通信功能，安防监控对交换机的吞吐量和延时具有较高的要求，视频传输的流畅性和稳定性都是安防监控组网的要素，光网视POE31004P交换机产品在数据通信功能方面均具有优异的性能，在后面篇幅中有详细测评。
本部分测评，抽检了光网视POE31004P交换机与海康网络摄像机、大华网络摄像机、波粒网络摄像机的配套使用兼容特性。通过7×24小时不间断测试，未见异常，判定光网视POE31004P交换机兼容性良好。
5．独特的散热设计，提高稳定性并延长产品寿命
PoE交换机产品较普通交换机而言功耗更大，通过PoE核心CPU对PoE交换机单口供电功率予以管理，其PoE管理芯片发热量较大，优秀的散热方案是PoE交换机稳定性的重要保障。
光网视POE31004P交换机采用双重模式散热，首先采用冰翅型散热片给PoE芯片散热，另外在PoE芯片底部加垫导热胶片将热量传导至外部铁壳，通过铁壳予以散热，以其特有的散热模式保证了产品的长寿面和高稳定性。

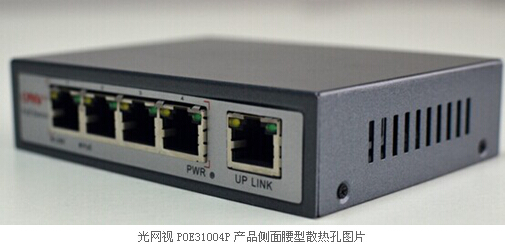

光网视POE31004P交换机还在侧面采用腰型散热孔设计，当产品内部发热,通过内部散热片散热,侧面有良好的通风左右.保证产品元器件的工作稳定，提高产品的稳定性。在散热设计方从内至外的散热方式, 光网视对于产品的设计是考虑周全，静心设计产品的每一个细节，提高产品的附加价值。
6．桌面式与壁挂式双重安装方式设计
光网视POE31004P交换机为安防监控应用设计，在安装方式上采用双重模式，多方面满足安防项目现场安装需求，即可桌面式摆台安装，亦可配上挂耳成为壁挂式。
7．倍增背板带宽设计，高清视频传输畅通无阻
交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。背板带宽标志了交换机总的数据交换能力，一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
普通情况下，设计4端口交换机一般选用800M的背板带宽即可满足数据交换需求，但是在安防高清视频大数据要求下该能力却显得捉襟见肘，光网视科技采用倍增背板带宽设计，选用百兆系列最优秀的Realtek 芯片方案，4端口采用1.6G背板，采用存储转发机制，并支持全速线速转发，支持任何高分辨率网络视频信号满载并流畅传输，彻底告别网络传输“卡时代”，让高清视频传输畅通无阻。
8．抑制网络风暴
光网视POE31004P交换机定位在安防专业运用，对网络视频监控系统的安全性做了一定的开发设计，交换机在数据转发时，会对数据帧的进行判断，如果检测到是广播包的时候，这些数据包进行过滤，不会进行数据转发，从而不会影响到整个系统。普通交换机一般不具有抑制网络风暴的功能，所以一旦出现广播风暴的时候，整个监控系统就会瘫痪，同时网络摄像机的安全性将不能得到保障，黑客将随时可以捉取摄像机的网络视频信号，给整个监控系统的安全性带来极大的隐患。
9．高速的吞吐量
在对这款5口桌面式式10M/100M自适应交换机POE31004P的速度测试中，我们首先使用了一个小巧的网络测试工具Qcheck，这款小巧的测试软件能够通过数据包的大小来检测网络设备的吞吐量。在测试中我们采用了两台工作用PC机分别联入到POE31004P百兆交换机上，再由一根网线联入Internet。测试机网卡采用主板集成的Realtek 8139 PCI快速以太网卡，线缆采用超五类网线。
测试结果显示，在数据包大小为1000字节时，交换机任意两个百兆端口之间的单向吞吐量可达到94.118 Mbps。
第二次测试，我们采用了IxChariot软件运行Throughput脚本来测试交换机任意两个百兆端口之间的吞吐量，结果显示平均速率可达94.337Mbps，最高速吞吐量可达95.238Mbps。
光网视科技POE31004P是一款非网管5口百兆交换机，使用起来十分简单，只需连接好网线并接通电源即可投入使用，并不需要额外的设置。我们测试了任意两个百兆端口之间的吞吐量，结果显示均高于同类产品的水平，在我们数天的测试、使用中并未出现任何不稳定现象，适合各类安防监控组网的局域网建设。
10．数据传输低延时

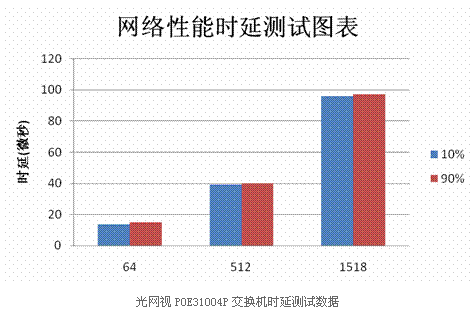

时延测试中，对光网视POE31004P交换机产品所有接口双向全双工模式下，采用64byte-1518byte七种RFC2544标准测试包长；吞吐量为10%轻载状态及90%重载状态下的时延进行了测试。并选择64byte、512byte及1518byte时测试结果进行分析。
由测试结果可以看出，时延测试性能出色。最低时延为轻载状态下64byte时的13.693微秒，最高时延为重载状态下1518byte时的97.332微秒，最高与最低时延结果相差不大，轻载状态与重载状态结果相差在1-2微秒之间。以上结果已经和大多数高端芯片级的网络交换机的延时数据相当了，这是X86平台平台甚至NP平台的流控设备或者网络安全设备几乎无法达到的指标。表明光网视POE31004P数据通信硬件架构所带来的性能的优势，显示了令人赞叹的的数据包处理性能。从测试数据我们可以看出光网视POE31004P交换机的数据测试延时在网络视频监控当中，视频图像一般体现不出来图像延时，实时性较高。
11．满载工作时图像传输流畅细腻
上图中第一张图片实际测试效果图像，从上图中我们可以看出，4个下联口同时接上网络摄像机并使用POE供电功能，网络视频图像传输流畅，细腻，并没有出现图像丢包丢帧现象。第二张图片是我们使用友商交换机在同样的环境下所做的实际测试图像，图像偶尔会出现卡顿现象，人在移动时，出现画面不流畅等不足。
12．接入摄像机图像延迟测试
备注：
取摄像机A/B，先进行将摄像机直连电脑测试得出1.3；
取摄像机A/B，进行将摄像机接入交换机直连电脑测试得出2.4。
从表得出，接入交换机的摄像机和直连电脑的画面传输延迟基本无差别，但接入交换的摄像机画面波动较小，数据传输量稳定可靠。
13．测试总结
总的来说，光网视4口PoE交换机POE31004是一款极具性价比的安防专用交换机，其核心芯片采用美国最顶级PoE供电芯片，稳定可靠；绿色环保，即端口功率分级且端口未连接或者连接为非PD时，自动进入待机模式节省能源；倍增背板带宽，4端口采用1.6G背板，支持任何高分辨率网络视频信号传输，彻底告别网络传输“卡时代”；嵌入长距离以太网技术，超五类非屏蔽网线传输百兆突破100米，长达150米，增强用户灵活性；搭载了高效能满载外置开关电源，110ACV~245ACV宽电压输入，功率可安全上浮25%无故障连续工作；端口二级防雷设计，增加了产品的抗浪涌性能。适合应用到百万高清监控系统，不仅能提高工程形象，而且节约了安装成本。是网络高清视频监控的不二选择。
