光网视携手阳泉二监共同打造监狱视频监控系统

2018-04-16 永泰传媒

关注永泰传媒，博览安防视界

永泰安防网（www.dmser.com）报道

山西阳泉第二监狱简介：

阳泉第二监狱隶属于山西省监狱管理局，是国家的刑罚执行机关，主要负责对罪犯的刑罚执行、狱政管理、教育改造和劳动改造，提高罪犯改造质量。

高清视频传输系统规模：

阳泉第二监狱隶是一所部级现代化文明监狱，近年来，监狱以文明创建活动为主线，强化监狱职能，夯实安全基础，发展监狱经济，全力构建平安、文明、和谐监狱，为维护社会稳定和促进经济发展做出了积极贡献。全面采用高清网络监控，设置监控点200多个，数据流量大，覆盖面积广。

传输系统需求：

1、全光组网，更低延时传输，流畅传输杜绝图像卡顿于丢包；

2、搭建无干扰、易扩容、高可靠光纤网络通信系统；

3、减少组网层级，简化系统拓扑机构，让组网简洁明了，物理拓扑结构去繁化简，易布局，易维护；

4、大数据大流量视频传输7×24不间断稳定工作需求。

5、传输设备应具备良好的抗干扰能力以及防雷能力

光网视解决方案

1、拓扑架构：采用星型拓扑结构组网，实施两层架构，简单拓扑增强系统稳定性；

2、带宽配置：接入层采用全光交换机，搭建最高配置带宽链路；

3、链路介质：链路通信全部采用光纤通信，接入层光纤上联，带宽保障，无干扰，易扩容；

4、设备配置：接入层采用光网视1光2电收发器（ONV0110S-SCX-S2），汇聚层采用光网视28口多电口千/万兆三层交换机（ONV38028FM）和光汇聚ONV-2U-16双电源机架式收发器。

系统产品介绍

光网视千/万兆三层交换机：ONV38028FM

◆24*10/100/1000M电口+4*10G万兆 SFP+ 网管工业级以太网交换机

◆支持“以太网口+光口”组合，方便用户灵活组网，满足各种场景组网需求。

◆交换机背板带宽：598Gbps%20;%20MAC地址表：32K ；包转发缓存：32M。

◆支持IPV4与IPV6静态路由功能，支持IPV4与IPV6管理，三层全线速转发功能；

◆支持IEEE%20802.1Q%20VLAN，QinQ，Voice%20VLAN，用户可以按需求灵活划分VLAN。

◆支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◆支持ACL，支持IGMP%20V1/V2组播协议，支持IGMP%20Snooping，MLD%20Snooping满足多终端高清视频监控和视频会议接入需求。

◆支持组播VLAN、组播过滤，高效传输数据，节省网络带宽，降低网络负载。

◆支持IP地址、MAC地址、VLAN和端口四元绑定，对数据包进行过滤。

◆支持ARP防护，支持802.1X认证，支持端口安全，当端口学习MAC地址数量控制，防护各种网络恶意攻击。

◆支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份；支持G.8032，支持<20ms快速环网保护

◆支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

◆支持Web网管、CLI命令行，SNMP（V1/V2/V3）等多样化的管理和维护方式。

◆支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◆支持线缆检测、Ping检测，支持LLDP，方便网络管理系统查询及判断链路的通信状况，支持NMS平台软件集中管理。

光网视1光2电收发器：ONV0110S-SCX-S2

◆ 电信级标准光纤收发器，提供两路线速10/100M以太网接口
◆ 以太网10Base-T 或100Base-TX to 100Base-FX光纤介质转换器，支持10Mbps与100Mbps自动适应（全双工工作时带宽达200Mbps）
◆ 支持IEEE 802.3 、IEEE 802.3U 、IEEE 802.3X
◆ 以太网电口支持速率与双工模式自协商,平行/交叉线自适应功能或强制模式
◆ 提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输、全双工/半双工、速率指示灯
◆ 支持超长帧传输，对各种扩展协议数据帧完全兼容转发
◆ 双10/100兆以太网通道，完全物理隔离。同一路光纤线路传输的两组网络业务
◆ 提供双/单纤传输、不同波长与发光功率等多种光接口配置
◆ 丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态

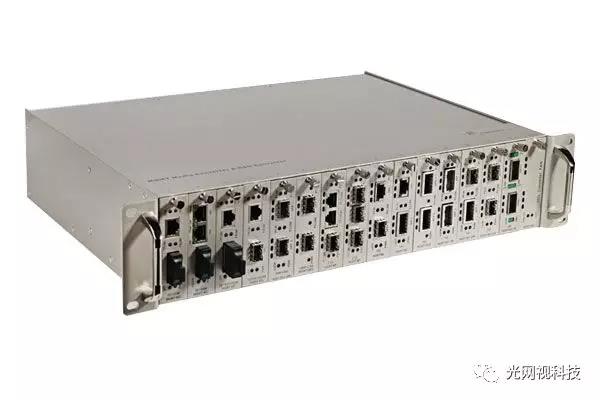

光汇聚ONV-2U-16双电源机架式收发器

◆ 标准2U尺寸机箱，可安装在机房19寸机柜中，便于统一管理和维护
◆ 采用模块化电源设计，维护方便，屏蔽性更好
◆ 防止了电源产生的电磁信号干扰模块组的正常运行
◆ 机架最多可同时插入16个光纤收发器模块，支持百兆、千兆混合
◆ 每个模块可以不同类型如ONV0110-MCS或ONV0110-SCX
◆ 每个模块可以相互独立地在机架上插拔工作
◆ 可以相互合作工作，为自身提供网络诊断
◆ 机架每个槽都支持热插拔功能
◆ 完全符合电信级运营要求，平均无故障工作时间5万小时以上

系统优势

1、%20产品高稳定性

采用固态电容，无铅贴片工艺，具备8KV浪涌保护，宽高低温适应能力。PCB采用沉金工艺制作，降低不良率，提供信号可靠性，提供抗氧化能力，延长线路寿命；国内最先进无铅贴片、焊接、组装工艺，安全环保，耐高温能力强，提升设备抗震系数；电容选用高端钽电容，具备长寿命、耐高温、高准确度、不易燃、优良频率特性等；高效能满载开关电源，宽压输入（AC%20100~240V,%2050/60Hz），过流保护（内置熔断保险丝），6KV浪涌防护设计，高达25%的功率余量设计；采用镀锌钢材金属机壳，IP30防护等级，更强防腐、防锈、抗干扰等性能；交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验；满足7×24小时不间断工作需求。

2、光纤长距离稳定传输

整个系统采用全光组网，传输频带宽、通信容量大。信号传输损耗低、中继距离长，抗干扰，抗老化，易安装敷设，维护升级容易。

3、安防专用“大缓存”智能调度流畅设计

杜绝视频卡顿，配置大缓存，存储转发机制保障数据安全可达线速转发效率，为高清视频传输保驾护航。

4.军工级专业通信芯片，高能力数据处理优势

汇聚/核心交换机通信芯片采用美国进口高端通信VITESSE芯片方案，高稳定性，大吞吐量，低延迟，优异的流控策略。

5.应用更便捷，管理更简单

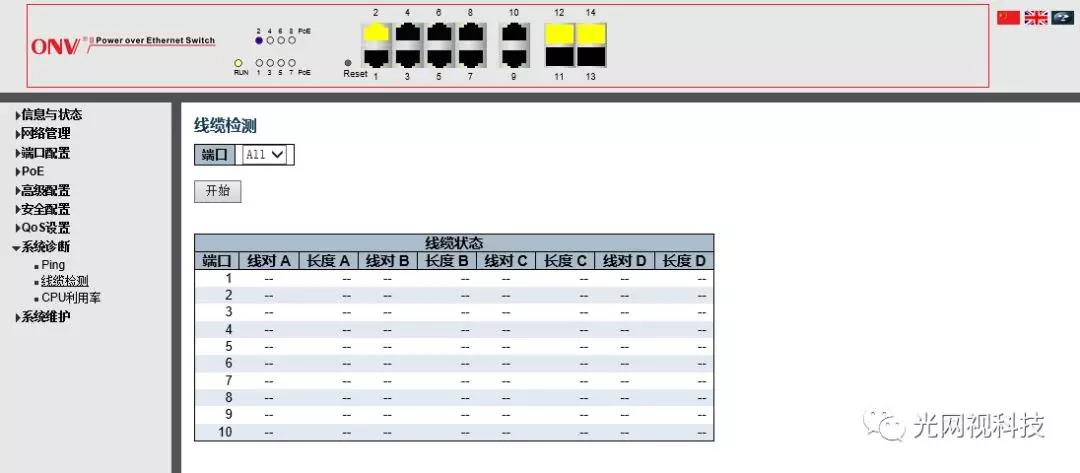

丰富的视频监控特色管理方式，支持RMON、系统日志、端口流量统计，支持LLDP，方便网络管理查询及判断链路的状况；支持线缆检测、Ping检测、CPU监控、端口温度监控，轻松分析出现故障的网络节点。系统安装调试简单方便，解放您的网络工程师。

系统客户收益：

光网视在阳泉第二监狱的视频监控系统建设中，满足安防监控网络化、智能化、高清化应用需求，具有高可靠、高质量、高带宽、可管理、可扩展等特性，实现长距离的传输。另外，还提供了视频高清化传输的整套方案，超额解决用户对高清视频传输系统的需求：高效、流畅、可控、易管理，实现监狱的多场景部署、高性能传输、易管理方式，打造“流畅、稳定、可靠”的高清视频传输系统。
